Совместимость разъема и кабеля определяет качество электрического контакта, устойчивость соединения и фактическую скорость передачи данных. Внешне одинаковые разъемы могут быть рассчитаны на разные категории кабеля, типы проводников, диаметры жил и варианты экранирования. Ошибка при выборе приводит к нестабильной работе сети, увеличению потерь сигнала и повреждению проводников во время монтажа.
Проверку совместимости выполняют до обжима или установки полевого разъема. Для этого сопоставляют категорию кабеля и разъема, конструкцию жил, наружный диаметр оболочки, диаметр отдельных проводников, наличие экрана и способ оконцевания.
Соответствие категории кабеля и разъема
Категория определяет рабочие характеристики компонентов кабельной линии. Разъем должен поддерживать категорию кабеля и требуемую полосу пропускания. Для кабеля категории 5e применяют разъемы соответствующей или более высокой категории при условии полной конструктивной совместимости.
Установка разъема категории 5e на кабель категории 6 может ограничить характеристики готового соединения. Кабель сам по себе не обеспечивает заявленную скорость передачи данных. Параметры линии определяются компонентом с наиболее низкими характеристиками.
Разъем более высокой категории также не повышает возможности кабеля более низкой категории. Если кабель относится к категории 5e, применение разъема категории 6 не превращает линию в категорию 6. Все элементы канала должны соответствовать проектным требованиям.
Тип проводника
Сетевые кабели выпускают с однопроволочными и многопроволочными жилами. Однопроволочная жила состоит из одного металлического проводника. Ее обычно используют в стационарной кабельной проводке. Многопроволочная жила состоит из нескольких тонких проволок и применяется в гибких коммутационных шнурах.
Контакты разъема имеют разную конструкцию в зависимости от типа жилы. Для однопроволочного проводника применяют контакты, которые охватывают жилу или входят рядом с ней. Для многопроволочного проводника контакт должен проходить через группу тонких проволок и обеспечивать стабильное соединение.
Универсальные модели могут поддерживать оба типа проводников, но это должно быть прямо указано в технических характеристиках. Использование неподходящего разъема приводит к слабому контакту, нестабильной передаче данных и постепенному увеличению переходного сопротивления.
Диаметр проводника
Разъем выбирают с учетом диаметра медной жилы вместе с изоляцией. Проводники кабелей разных категорий могут существенно отличаться по толщине. Кабель категории 6 обычно имеет более крупные жилы и увеличенный диаметр изоляции по сравнению с кабелем категории 5e.
Если канал контакта слишком узкий, жила не войдет в разъем или будет повреждена при установке. Если канал слишком широкий, проводник не зафиксируется в требуемом положении. Контактные ножи могут не прорезать изоляцию и не соприкоснуться с медной жилой.
Размер проводника часто указывается по системе AWG. Чем меньше числовое значение, тем больше диаметр жилы. При выборе необходимо сопоставить допустимый диапазон AWG разъема с характеристиками кабеля.
Наружный диаметр кабеля
Совместимость зависит не только от жил, но и от наружного диаметра оболочки. Задняя часть разъема должна надежно фиксировать кабель и снижать механическую нагрузку на контакты.
Слишком толстый кабель не войдет в корпус. Попытка удалить часть оболочки или деформировать корпус нарушает прочность соединения. Слишком тонкий кабель не будет удерживаться фиксатором. При натяжении нагрузка передается непосредственно на жилы и контактную группу.
Перед выбором следует проверить минимальный и максимальный диаметр кабеля, допустимый для конкретного разъема. Особенно это важно для наружных кабелей, моделей с толстой оболочкой и изделий с дополнительными защитными слоями.
Экранирование кабеля и разъема
Неэкранированный кабель подключают к неэкранированному разъему. Для экранированной линии применяют металлический разъем, который обеспечивает электрический контакт с экраном кабеля.
Если экран кабеля не соединен с корпусом разъема, защита от электромагнитных помех работает неправильно. При этом простое наличие металлического корпуса недостаточно. Конструкция должна позволять надежно подключить фольгу, оплетку или дренажный проводник.
Экранированный разъем имеет смысл только в составе правильно спроектированной системы. Экран должен сохранять электрическую непрерывность на всей линии и подключаться в соответствии с проектом. Неправильное заземление может не улучшить, а ухудшить устойчивость сети к помехам.
Конструкция кабеля
Кабели одной категории могут иметь разную внутреннюю конструкцию. В некоторых моделях пары разделены пластиковым элементом. Такой разделитель увеличивает наружный диаметр и влияет на порядок подготовки кабеля к оконцеванию.
Перед установкой разъема разделитель обрезают на допустимую длину, не повреждая изоляцию жил. При этом пары нельзя расплетать больше необходимого. Сильное расплетение ухудшает электрические характеристики соединения.
Для толстых кабелей часто применяют разъемы с направляющей вставкой. Она помогает правильно расположить восемь проводников и сохранить их порядок перед вводом в корпус.
Соответствие способа монтажа

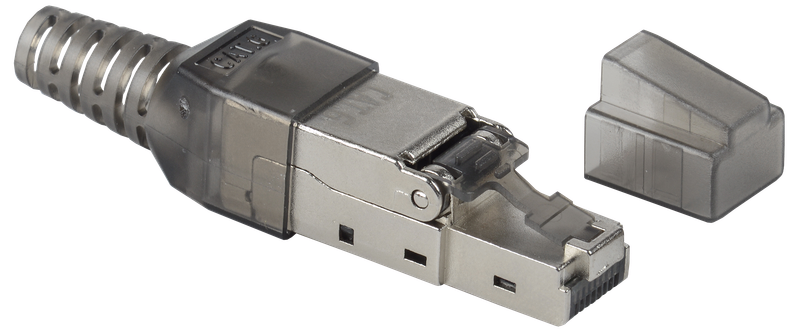

Стандартные обжимные разъемы устанавливают с помощью специального инструмента. Полевые модели могут монтироваться без обжимных клещей. Они имеют отдельные клеммы или контактные площадки для каждой жилы.
Полевой разъем обычно крупнее стандартного штекера, но удобнее при работе с толстыми кабелями и жесткими однопроволочными жилами. Его применяют при подключении оборудования, камер, точек доступа и промышленных сетевых устройств.
При выборе необходимо заранее определить, какой способ монтажа будет использоваться. Подходящие разъемы для кабеля сравнивают по категории, типу экранирования, диапазону диаметров и конструкции контактной группы.
Совместимость с инструментом
Обжимные разъемы могут отличаться формой корпуса и расположением контактных элементов. Инструмент должен обеспечивать равномерное вдавливание контактов и фиксацию оболочки.
Неподходящие клещи могут деформировать корпус, не полностью вдавить контакты или повредить защелку. Перед началом монтажа проверяют совместимость инструмента с типом разъема.
Для разъемов с проходными отверстиями требуется инструмент, который одновременно обжимает контакты и обрезает выступающие проводники. Обычные клещи могут не обеспечить правильную обработку такой конструкции.
Схема расположения проводников
Совместимость компонентов не исключает необходимости соблюдать единую схему раскладки жил. На обоих концах линии применяют одинаковый стандарт расположения проводников, если проектом не предусмотрено иное.
Нарушение порядка жил может привести к отсутствию соединения или нестабильной работе сети. Особенно важно сохранять целостность витых пар. Нельзя выбирать проводники только по цветам без учета их принадлежности к конкретной паре.
Перед обжимом жилы выравнивают, обрезают на одинаковую длину и вводят в корпус до упора. Оболочка кабеля должна заходить в зону фиксации разъема.
Совместимость с портом оборудования
Большинство стандартных разъемов используют одинаковый форм фактор и подключаются к обычным сетевым портам. Однако полевые и защищенные модели могут иметь увеличенные размеры.
Крупный корпус способен перекрывать соседний порт или мешать установке в плотной панели. Перед выбором необходимо проверить расстояние между разъемами на оборудовании и наличие свободного пространства для защелки.
Для наружного оборудования могут применяться герметичные соединители с дополнительным корпусом. В этом случае проверяют совместимость не только контактной части, но и уплотнений, резьбы и защитной оболочки.
Работа с кабелем для наружной прокладки
Наружный кабель часто имеет жесткую и толстую оболочку. Некоторые модели содержат гидрофобный наполнитель, дополнительную пленку или несущий элемент. Обычный разъем может не подходить по диаметру и способу фиксации.
При подготовке наружного кабеля необходимо удалить только те элементы, которые мешают установке. Нельзя допускать попадания наполнителя в контактную область. Для таких линий выбирают разъемы с подходящим диапазоном диаметра и защитой от внешнего воздействия.
Проверка после монтажа
После установки разъема выполняют визуальный контроль. Все проводники должны доходить до передней части корпуса. Контакты должны быть вдавлены равномерно. Оболочка кабеля должна удерживаться фиксатором.
Готовое соединение проверяют кабельным тестером. Простая проверка показывает правильность порядка жил и наличие обрывов. Для ответственных линий используют измерительное оборудование, которое оценивает затухание, переходные помехи и другие характеристики канала.
Успешная проверка целостности не всегда подтверждает соответствие линии требуемой категории. Неправильно подобранный разъем может обеспечивать электрический контакт, но ухудшать параметры передачи данных.
Основные признаки несовместимости
К признакам неправильного выбора относится невозможность полностью ввести жилы в корпус, слабая фиксация оболочки, повреждение изоляции и неравномерное положение контактов. После подключения могут наблюдаться потеря соединения, снижение скорости и большое количество ошибок передачи.
Если разъем устанавливается только с чрезмерным усилием, его совместимость следует проверить повторно. Доработка корпуса, удаление части изоляции и сильное сжатие кабеля не являются нормальными способами монтажа.
Надежное соединение получают только при одновременном соответствии категории, конструкции жил, диаметра проводников, наружного размера, экранирования и способа установки. Каждый параметр проверяют по документации кабеля и разъема до начала работ.
