Размер электрического щита определяют по количеству устанавливаемых аппаратов, их габаритам, способу монтажа, числу отходящих линий и необходимому резерву. Выбор корпуса только по текущему количеству автоматических выключателей является ошибкой. Внутри щита также размещают устройства защитного отключения, дифференциальные автоматы, реле напряжения, контакторы, счетчики, шины, клеммы и другие элементы. Для безопасной сборки требуется предусмотреть место для проводников и обслуживания оборудования.
Определение состава оборудования
Расчет начинают с составления схемы электрической сети. В ней указывают вводной аппарат, групповые линии, защитные устройства и дополнительные модули. Для каждой позиции определяют ширину в стандартных модулях. Один стандартный модуль обычно соответствует ширине однополюсного автоматического выключателя.
Однополюсный аппарат занимает один модуль. Двухполюсный аппарат обычно занимает два модуля. Трехполюсный аппарат занимает три модуля. Устройства защитного отключения, дифференциальные автоматы, реле и контакторы могут иметь различную ширину. Точные размеры следует проверять по технической документации конкретного изделия.
Количество модулей рассчитывают отдельно для каждого ряда. Нельзя учитывать только общее число аппаратов без проверки их распределения по рядам. Корпус может иметь достаточную общую вместимость, но отдельный ряд окажется перегружен.
Расчет групповых линий
Каждая независимая линия обычно требует отдельного защитного аппарата. В жилом помещении отдельные линии предусматривают для освещения, розеточных групп, электрической плиты, водонагревателя, стиральной машины, кондиционеров и другого мощного оборудования.
Количество линий зависит от площади объекта, состава потребителей и проекта электроснабжения. Объединение большого количества потребителей под одним автоматическим выключателем уменьшает число модулей, но ухудшает селективность и усложняет поиск неисправности.
После определения всех линий суммируют ширину групповых аппаратов. Затем добавляют вводное устройство, средства защиты от утечки тока, реле контроля напряжения и другие элементы, предусмотренные проектом.
Учет дополнительных устройств
В распределительном щите могут размещаться импульсные реле, контакторы, таймеры, ограничители мощности, устройства защиты от импульсных перенапряжений и блоки питания. Их размеры существенно влияют на вместимость корпуса.
При наличии системы автоматизации необходимо учитывать модули управления, интерфейсные реле и клеммные блоки. Такие устройства занимают место на монтажной рейке и требуют свободного пространства для подключения.
Счетчик электрической энергии также влияет на габариты щита. Некоторые счетчики устанавливаются на монтажную рейку, другие требуют отдельной монтажной зоны. Перед выбором корпуса необходимо определить способ крепления и размеры прибора.
Запас свободных модулей
Щит не следует заполнять полностью. Рекомендуется предусмотреть резерв для добавления новых линий и замены оборудования на аппараты большей ширины. Запас особенно важен для частных домов, офисов, производственных помещений и объектов, где состав нагрузки может измениться.
При минимальном резерве любое расширение потребует установки дополнительного корпуса или полной замены существующего щита. Это увеличивает стоимость работ и усложняет подключение новых линий.
Практический запас выбирают с учетом назначения объекта. Для небольшой квартиры можно предусмотреть несколько свободных модулей. Для дома, офиса или коммерческого помещения резерв должен быть больше, поскольку вероятность расширения электрической сети выше.
Выбор количества рядов
После расчета общего количества модулей определяют число рядов. Аппараты рекомендуется распределять так, чтобы схема оставалась понятной и доступной для обслуживания. Вводные и общие защитные устройства обычно размещают отдельно от групповых линий.
Несколько рядов позволяют разделить оборудование по назначению. Например, на одном ряду можно разместить вводную часть, на другом защитные аппараты розеточных линий, на третьем оборудование освещения и автоматизации.
При выборе подходящего корпуса необходимо оценивать не только количество модулей, но и полный комплект, который включает щитовое оборудование, монтажные рейки, шины, клеммы, кабельные вводы и внутренние аксессуары.
Учет пространства для проводников
Номинальная вместимость по модулям не показывает весь полезный объем корпуса. Между аппаратами, шинами и стенками должно оставаться место для прокладки проводов. Слишком плотная компоновка затрудняет монтаж и увеличивает риск повреждения изоляции.
Проводники должны изгибаться без чрезмерного усилия. Особенно много места требуется для кабелей большого сечения, вводных линий и трехфазных подключений. Если глубина корпуса недостаточна, провода давят на аппараты и крышку.
Необходимо учитывать размеры нулевых и защитных шин. При большом количестве линий стандартной шины может быть недостаточно. Дополнительные клеммы и шины также требуют свободного места внутри корпуса.
Выбор глубины корпуса
Глубина щита влияет на удобство подключения и допустимые размеры оборудования. Для стандартных модульных аппаратов обычно достаточно типового корпуса. Для счетчиков, контакторов, клеммных блоков и устройств автоматизации может потребоваться увеличенная глубина.
Встраиваемый корпус выбирают с учетом толщины стены или перегородки. Слишком глубокая модель может не поместиться в подготовленную нишу. Навесной корпус не ограничен глубиной стены, но его габариты должны соответствовать месту установки.
Навесное и встраиваемое исполнение
Встраиваемые щиты устанавливают внутри стены. Они занимают меньше пространства в помещении и обычно используются при скрытой проводке. Размер ниши должен соответствовать монтажным размерам корпуса, а не только размерам лицевой панели.
Навесные модели крепят на поверхность стены. Они удобны при открытой проводке, реконструкции сети и установке на основаниях, в которых невозможно подготовить нишу. При одинаковом количестве модулей навесной корпус может иметь больший внутренний объем.
Способ установки не изменяет принцип расчета модулей, но влияет на допустимые внешние размеры и удобство подвода кабелей.
Учет степени защиты

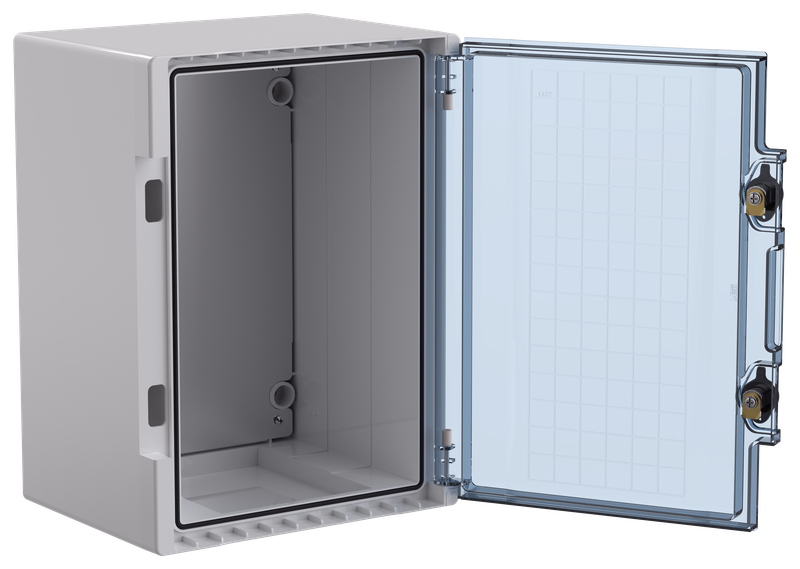

Размер корпуса выбирают одновременно с требуемой степенью защиты. Для сухого жилого помещения подходят стандартные модели. Для влажных, запыленных и производственных помещений используют корпуса с повышенной защитой от внешнего воздействия.
Герметичные вводы и уплотнения занимают дополнительное пространство. Кабели необходимо вводить без нарушения защитных свойств корпуса. Если предусмотрено большое количество кабельных вводов, следует проверить наличие свободной зоны для их размещения.
Температурный режим
Плотное размещение оборудования ухудшает отвод тепла. Автоматические выключатели, контакторы, реле и блоки питания выделяют тепло во время работы. Повышенная температура может влиять на характеристики аппаратов и срок их службы.
В щите с высокой нагрузкой предусматривают увеличенный внутренний объем, свободные промежутки и при необходимости вентиляцию. Нельзя выбирать минимальный корпус только на основании формального совпадения количества модулей.
Пример предварительного расчета
Предположим, в щите требуется разместить вводной двухполюсный аппарат, реле напряжения шириной три модуля, четыре двухполюсных устройства защитного отключения и двенадцать однополюсных автоматических выключателей.
Вводной аппарат занимает два модуля. Реле занимает три модуля. Четыре защитных устройства занимают восемь модулей. Групповые автоматические выключатели занимают двенадцать модулей. Общая расчетная вместимость составляет двадцать пять модулей.
К полученному значению добавляют резерв. Корпус на двадцать четыре модуля уже недостаточен. Модель на тридцать шесть модулей позволит разместить оборудование, сохранить свободное место и упростить обслуживание.
Проверка компоновки
Перед покупкой корпуса рекомендуется составить схему размещения аппаратов по рядам. На схеме отмечают ширину каждого устройства, положение шин, ввод кабелей и направление отходящих линий.
Следует проверить, остается ли место для маркировки, проводников и подключения гребенчатых шин. Некоторые аппараты имеют выступающие части или требуют свободного пространства рядом. Эти особенности не отражаются в простом подсчете модулей.
Типичные ошибки при выборе размера
Основная ошибка состоит в выборе корпуса без резерва. Также часто не учитывают ширину устройств защитного отключения, реле, контакторов и счетчиков. Еще одной ошибкой является расчет только по наружным размерам корпуса без оценки внутренней глубины.
Нельзя забывать о пространстве для шин и клемм. Щит с достаточным числом модулей может оказаться неудобным для подключения большого количества проводников. Перед окончательным выбором необходимо сопоставить проектную схему, размеры оборудования и внутреннюю компоновку корпуса.
